Урок в 3DsMAX 2018 по созданию мульти-материалов

Урок по созданию мульти-материалов в 3Ds Max 2018 на примере кубика Рубика.

Создадим стандартный примитив box, параметры: 1000*1000*1000 во вкладке Parameters:Рис.1. Вкладка Create, создание примитива box.

Рис.2 Вкладка Parameters, результат создания примитива Box.
Правой кнопкой мыши вызываем всплывающее меню на слове box в Modifier List в правой части экрана:

Рис.3. Всплывающее меню. Переводим стандартный примитив в Editable Poly
Нажимаем цифру 2 на клавиатуре или справа в свитке Editable Poly выбираем Edge.
Выбираем все рёбра по вертикали и нажимаем правую кнопку мыши, выбираем функцию Connect:

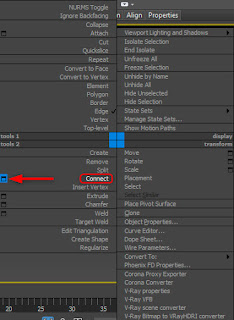

Рис.4. Меню Connect для добавления дополнительных рёбер – Edge.
В появившемся меню выбираем 2 ребра, подтверждаем OK. Так делаем с каждой из сторон:

Рис.5. Добавляем по два ребра с каждой из сторон куба.
Получаем результат:

Рис.6. Результат добавления двух центральных дополнительных граней с каждой из сторон функцией Connect.
Зажимаем клавишу Ctrl на клавиатуре и двойным щелчком левой кнопки мыши выделяем поочерёдно все центральные грани. При выделении грани подсветятся красным цветом. Получаем результат:

Рис.7. Выделение двойным щелчком левой кнопки мыши всех центральных граней с зажатой кнопкой Ctrl.
Нажимаем правой кнопкой мыши на объекте и в сплывающем меню выбираем функцию Extrude.
Рис.8. Во всплывающем меню выбираем функцию Extrude.

Рис.9. Получаем результат после нажатия на меню Extrude по умолчанию.
В появившемся меню Extrude обнуляем параметры, подводя курсор мыши и щёлкая по стрелочкам прокрутки правой кнопкой мыши.

Рис.10. Обнуляем параметры фунции Extrude правой кнопкой мыши наведя на стрелочки прокрутки в меню.
Зададим параметры для ширины и глубины вдавливания в меню функции Extrude, например, -60 мм для глубины и -5 мм для ширины. Подтверждаем действие нажав на «птичку».

Рис.11. Задаём параметры для глубины и ширины вдавливания в меню функции Extrude.
Теперь создадим мульти-составной материал для нашего кубика. Нажимаем английскую кнопочку «M» на клавиатуре. Появляется меню Material Editor. В верхнем правом углу данного меню нажмём на Models и выберем Compact Material Editor.

Рис.12. Выбираем Compact Material Editor после нажатия на клавишу «M»
В появившейся вкладке компактного Material Editor нажимаем на кнопочку Get Material:

Рис.13. Кнопочка Get Material
После нажатия кнопочки Get Material появляется меню Material/Map Browser, в котором мы раскрываем подменю Material, выбираем General и двойным щелчком левой кнопки мыши выбираем мультисоставной материал Multi/Sub-Object:

Рис.14. В меню Material/Map Browser выбираем материал Multi/Sub-object.
В параметрах материала нажмём Multi/Sub-object в материал эдиторе нажмём на кнопочку Set Number и нажмём цифру 7, подтвердим «ОК». Это будет наше количество материалов для кубика.:

Рис.15. В Set Number выбираем количество материалов для нашего кубика.
В свободных слотах в Material Editor, в виде шариков создадим 7 Standart материалов для нашего кубика, чёрный для внутренней поверхности и щелей кубика, и остальные для шести его сторон. Это можно легко сделать нажимая на цветовой серой полоски напротив слова Diffuse: в параметрах меню Material Editor. Выбираем наш мультисоставной материал Multi/Sub-Object и левой кнопкой мыши по очереди зажимаем и перетаскиваем подготовленные разноцветные «шарики» материалов в слоты None, начнём с чёрного цвета, а затем все остальные.

Рис.16. Подготавливаем цвета для нашего кубика в Material Editor.
Теперь займёмся нашим кубиком, зададим ему параметры Material ID для внутренней части и щелей кубика, а так же для каждой из его сторон. Выберем наш кубик левой кнопкой мыши нажмём цифру «4». Так мы активировали редактирование полигонов в Editable Poly. Нажмём сочетание клавиш Ctrl+A, чтобы выделить все полигоны. Справа, в нижней части параметров зададим Material ID для начала всем полигонам вбиваем цифру 1 и нажимаем Enter:

Рис.17. Задаём материал ID для наших полигонов в параметрах Editable Poly
Последовательно задаём таким же образом ID материала для каждой из сторон нашего кубика, выделяем необходимые полигоны и в нижней части параметров Editable Poly, каждой стороне, соответственно задаём цифру ID-материала: 2,3,4,5,6,7 – это цвета шести сторон нашего кубика. При выделении группы полигонов всегда зажимаем клавишу Ctrl.
Выделенные полигоны будут подсвечиваться красным цветом, на них-то мы и назначаем наш ID-материала:

Рис.18. Назначение материалов на необходимые полигоны кубика.
Левой кнопкой мыши перетаскиваем наш «шарик» заранее подготовленного мультисоставного материала на наш кубик. Материалы применились согласно заданных нами параметров ID на полигонах.

Рис.19. Накинули материал Multi Sub-Object на модель кубика.
Для красивого рендера на такой кубик для сглаживания граней можно ещё добавить модификатор TurboSmooth, предварительно добавив со всех сторон куба дополнительные грани (Edges), функцией Connect, как это мы делали ранее в уроке. Это необходимо для того, чтобы сглаживание проходило корректно. Чем ближе дополнительная грань к углу, тем угол острее и наоборот. Вот, что получилось на финальном рендере:

Рис.20. Финальный рендер 3D модели кубика Рубика в 3Ds Max, Vray.
